Dlaczego ekran telefonu robi się czarny w okularach polaryzacyjnych? Obróć telefon i sprawdź

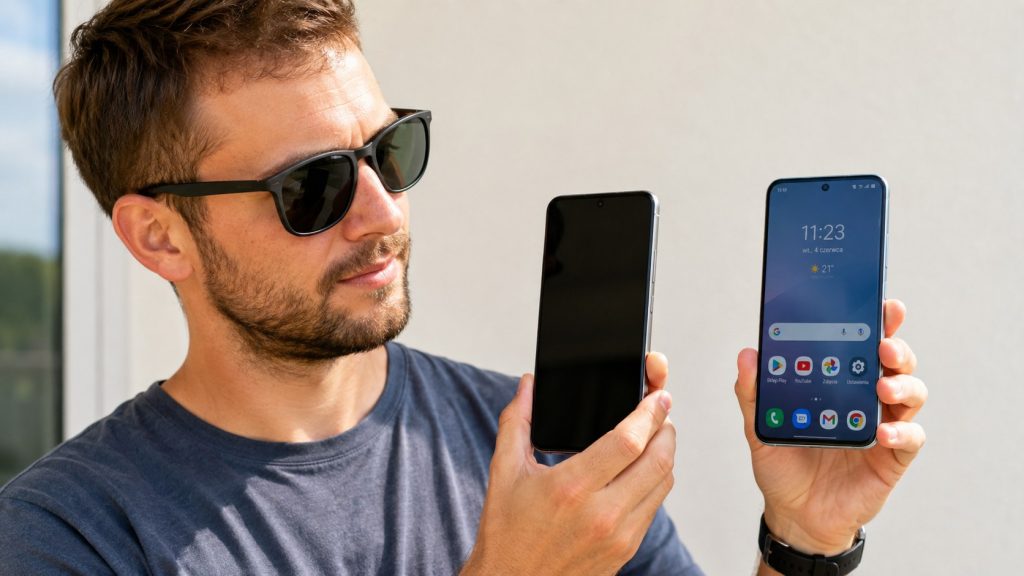

Ekran telefonu robi się czarny w okularach polaryzacyjnych nie dlatego, że smartfon ma usterkę, przegrzewa się albo automatycznie obniża jasność. Najczęściej odpowiada za to fizyczne nakładanie się dwóch filtrów polaryzacyjnych: warstwy obecnej w konstrukcji wyświetlacza oraz filtra w soczewkach okularów, informuje redakcja TopFlop. Gdy ich osie znajdą się niemal prostopadle względem siebie, do oka dociera bardzo mało światła i ekran może wyglądać jak całkowicie wyłączony. Zmiana położenia telefonu o około 90 stopni zwykle natychmiast zmienia efekt.

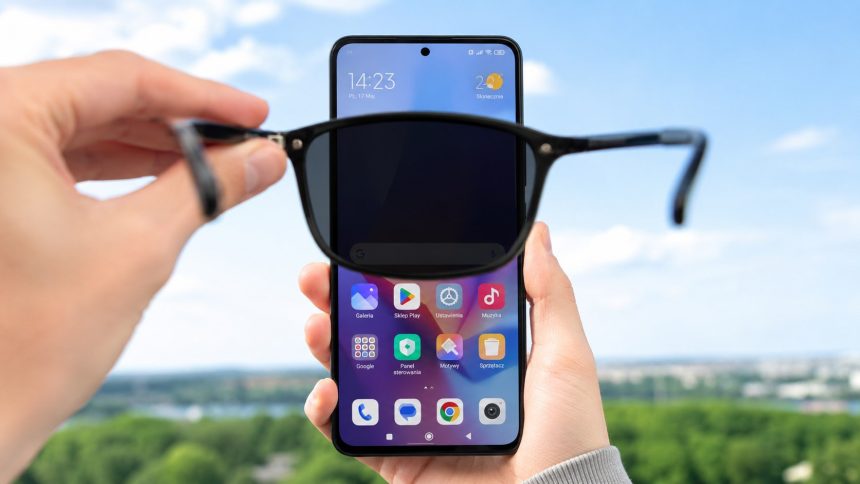

Najłatwiejszy test można wykonać bez zdejmowania okularów: otworzyć jasną stronę lub białe zdjęcie i powoli obrócić smartfon z pionu do poziomu. Jeśli obraz stopniowo ciemnieje, niemal znika, a następnie znowu staje się jasny, przyczyną jest polaryzacja, a nie awaria matrycy. Zjawisko jest szczególnie charakterystyczne dla ekranów LCD, ale może występować także w części paneli OLED wyposażonych w dodatkowe warstwy polaryzacyjne ograniczające odbicia światła.

Dlaczego okulary polaryzacyjne potrafią „wyłączyć” ekran telefonu

Okulary polaryzacyjne nie przyciemniają światła wyłącznie tak jak zwykłe barwione szkła. Ich filtr przepuszcza przede wszystkim światło o określonym kierunku polaryzacji, dzięki czemu skutecznie ogranicza odblaski powstające między innymi na mokrej jezdni, wodzie czy innych niemetalicznych powierzchniach. Światło odbite od takich powierzchni może być częściowo spolaryzowane, dlatego odpowiednio ustawiony filtr w okularach zmniejsza jego intensywność.

Problem zaczyna się wtedy, gdy przed filtrem okularów pojawia się kolejne źródło światła o określonej polaryzacji — ekran.

W klasycznym LCD światło przechodzi przez układ ciekłych kryształów i filtrów polaryzacyjnych. Orientacja molekuł ciekłego kryształu jest kontrolowana elektrycznie, co pozwala regulować ilość światła docierającego przez kolejną warstwę polaryzacyjną i w ten sposób tworzyć obraz.

Okulary stają się więc w praktyce jeszcze jednym polaryzatorem umieszczonym przed ekranem.

Jeśli przepuszczany przez okulary kierunek światła jest zgodny z polaryzacją wychodzącą z wyświetlacza, obraz pozostaje czytelny. Jeśli telefon zostanie obrócony tak, że kierunki filtrów zbliżą się do ustawienia prostopadłego, transmisja światła gwałtownie spada.

HyperPhysics opisuje dokładnie taki eksperyment z LCD:

„A polarizer crossed with the front layer blocks all light from the display.”
(HyperPhysics, Georgia State University, materiał edukacyjny dotyczący działania LCD).

Czyli: dodatkowy filtr ustawiony poprzecznie względem polaryzatora wyświetlacza może praktycznie odciąć światło.

Co dzieje się podczas obracania telefonu

Zmiana jest płynna, a nie cyfrowa. Telefon nie wykrywa okularów i nie przełącza żadnego ustawienia.

Można zaobserwować następujący przebieg:

1. ekran jest normalnie widoczny;
2. podczas obracania staje się coraz ciemniejszy;
3. w określonym położeniu osiąga minimum jasności;
4. po dalszym obracaniu ponownie się rozjaśnia;
5. po mniej więcej ćwierć obrotu różnica może być bardzo duża.

W idealnym układzie dwóch liniowych polaryzatorów o osiach ustawionych dokładnie pod kątem 90 stopni transmisja może teoretycznie spaść niemal do zera. W urządzeniu użytkowym zwykle nie mamy jednak idealnych filtrów ani idealnie spolaryzowanego światła, dlatego ekran często pozostaje bardzo ciemny zamiast absolutnie czarnego. Zależy to również od konstrukcji panelu, powłok ochronnych i samych okularów.

Obróć telefon o 90 stopni — prosty test bez żadnych ustawień

Jeżeli ekran jest czytelny bez okularów, lecz robi się bardzo ciemny wyłącznie po ich założeniu, nie trzeba zaczynać od resetowania smartfona. Najbardziej miarodajny jest test orientacji urządzenia. Wybierz możliwie jasne tło, ustaw maksymalną lub wysoką jasność i powoli obracaj telefon wokół osi ekranu. Przy zjawisku polaryzacji zmiana powinna następować wraz z kątem obrotu.

Najprostsza diagnostyka wygląda tak:

Test	Wynik	Najbardziej prawdopodobna przyczyna
Bez okularów ekran jest normalny	Tak	Wyświetlacz prawdopodobnie działa poprawnie
Z okularami ekran ciemnieje	Tak	Oddziaływanie filtrów polaryzacyjnych
Po obróceniu telefonu obraz wraca	Tak	Charakterystyczny efekt polaryzacji
Ekran pozostaje ciemny bez okularów	Tak	Trzeba szukać innej przyczyny
Jasność zmienia się także w pomieszczeniu bez okularów	Tak	Możliwa automatyczna jasność, ograniczenie termiczne lub problem sprzętowy

Najważniejszą wskazówką jest zależność od kąta. Problem związany z polaryzacją zmienia się wraz z obrotem telefonu albo okularów. Typowa awaria podświetlenia czy matrycy nie zachowuje się w ten sposób.

W praktyce zjawisko może być szczególnie zauważalne podczas używania smartfona jako nawigacji w samochodzie. Telefon znajduje się wtedy w stałym uchwycie, użytkownik nie może swobodnie zmienić jego kąta, a okulary polaryzacyjne są często używane właśnie podczas jazdy w silnym słońcu. Jeśli ekran znika w jednym ustawieniu, czasem wystarczy przełączyć urządzenie z orientacji pionowej na poziomą.

Dlaczego problem jest szczególnie typowy dla LCD

LCD, czyli liquid-crystal display, wykorzystuje ciekłe kryształy przede wszystkim do kontrolowania przechodzącego światła. Same ciekłe kryształy nie wytwarzają obrazu poprzez bezpośrednią emisję światła tak jak piksele OLED. Typowy panel LCD wykorzystuje podświetlenie oraz układ polaryzatorów, a orientacja ciekłych kryształów wpływa na to, ile światła przejdzie przez cały układ.

To sprawia, że światło wychodzące z takiego ekranu może mieć wyraźnie określony stan polaryzacji.

Jeżeli przed ekranem znajduje się filtr z okularów, powstaje układ przypominający doświadczenie szkolne z dwoma polaryzatorami. Jeden filtr obraca się względem drugiego i transmisja światła się zmienia.

Nie wszystkie telefony zachowują się jednak identycznie.

DisplayMate wskazuje, że producenci mogą ustawiać orientację wygaszania w różnych kierunkach, a dodatkowe warstwy kompensacyjne mogą ograniczyć zjawisko. W efekcie jeden telefon będzie bardzo ciemny w pionie, inny w poziomie, a jeszcze inny nie osiągnie pełnego zaciemnienia w żadnym położeniu.

Dobrym kontekstem jest również rozwój ekranów ograniczających widoczność pod określonym kątem. W materiale o sprzętowych rozwiązaniach ograniczających kąty widzenia w ekranach smartfonów opisano, jak konstrukcja panelu może bezpośrednio wpływać na to, ile światła dociera do obserwatora znajdującego się poza osią ekranu. Sam mechanizm nie jest tym samym co efekt okularów polaryzacyjnych, ale pokazuje, jak silnie warstwy optyczne ekranu mogą kształtować kierunek i widoczność emitowanego światła.

LCD i okulary polaryzacyjne — układ warstwa po warstwie

W uproszczeniu droga światła może wyglądać tak:

• źródło podświetlenia LCD;
• pierwszy polaryzator;
• warstwa ciekłych kryształów;
• filtry barwne i struktura piksela;
• kolejny polaryzator;
• szkło i warstwy optyczne telefonu;
• filtr polaryzacyjny okularów;
• oko użytkownika.

To właśnie ostatni element — okulary — zostaje obrócony względem pozostałego układu za każdym razem, gdy użytkownik obraca telefon albo przechyla głowę.

Dlatego można przeprowadzić jeszcze drugi eksperyment: pozostawić telefon nieruchomo i powoli przechylić głowę na bok. Jeśli ekran ciemnieje i rozjaśnia się wraz z kątem głowy, jest to bardzo mocny sygnał, że obserwowany efekt wynika z polaryzacji.

Czy ekran OLED również może zrobić się czarny?

Tak, ale nie należy automatycznie zakładać, że każdy OLED będzie zachowywał się tak samo jak LCD. Piksele OLED są samoemisyjne, dlatego podstawowa zasada generowania obrazu różni się od LCD. Sam panel nie potrzebuje podświetlenia przechodzącego przez ciekłe kryształy.

Problem polega na tym, że gotowy moduł smartfona może zawierać dodatkowe warstwy optyczne.

Samsung Display wyjaśnia, że w tradycyjnych konstrukcjach OLED stosowano przed panelem polaryzator ograniczający odbicia światła zewnętrznego. Firma podaje też, że przejście światła przez taki polaryzator może zmniejszać jasność o ponad 50 proc., dlatego nowsze rozwiązania zaczęły eliminować tę warstwę.

Oznacza to, że samo określenie „OLED” nie wystarczy, aby przewidzieć zachowanie telefonu w okularach.

Typ rozwiązania	Polaryzacja w konstrukcji	Ryzyko silnego przyciemnienia w okularach
Klasyczny LCD	Integralna część działania panelu	Wysokie
OLED z dodatkowym polaryzatorem	Może występować	Możliwe
OLED bez tradycyjnego polaryzatora	Ograniczone	Zwykle mniejsze
Ekran z warstwami kompensacyjnymi	Konstrukcja koryguje efekt	Może być niewielkie

DisplayMate zwraca uwagę, że część OLED-ów również może wykazywać efekt wygaszenia z okularami polaryzacyjnymi właśnie ze względu na dodatkowe rozwiązania optyczne ograniczające odbicia.

Dlatego dwóch telefonów z ekranem OLED nie należy traktować jako optycznie identycznych.

Konstrukcja wyświetlacza może różnić się nie tylko między producentami, lecz także między generacjami urządzeń.

Dlaczego okulary blokują światło ekranu, ale pomagają podczas jazdy

To pozorny paradoks. Ten sam filtr, który może utrudnić korzystanie ze smartfona, bardzo skutecznie redukuje odblaski na drodze.

Światło słoneczne przed odbiciem jest zasadniczo niespolaryzowane. Po odbiciu od płaskiej powierzchni dielektrycznej — na przykład mokrego asfaltu lub tafli wody — część światła uzyskuje preferowany kierunek polaryzacji. Filtr w okularach jest zaprojektowany tak, aby znaczną część tego światła zablokować.

Efekt dla kierowcy jest użyteczny:

• mniejsze refleksy na mokrym asfalcie;
• słabsze odbicia od szyb samochodów;
• lepszy kontrast obserwowanych obiektów;
• mniejsze oślepianie odbitym światłem;
• łatwiejsza obserwacja powierzchni wody podczas aktywności na zewnątrz.

Jednocześnie filtr nie potrafi „rozpoznać”, czy spolaryzowane światło pochodzi z niepożądanego refleksu, czy ze smartfona. Jeżeli ma niewłaściwą orientację względem światła emitowanego przez ekran, blokuje również jego część.

Czy zwiększenie jasności telefonu rozwiąże problem?

Nie zawsze. Podniesienie jasności zwiększy ilość światła emitowanego przez wyświetlacz, dlatego przy częściowym wygaszeniu obraz może stać się łatwiejszy do odczytania. Jeżeli jednak konfiguracja filtrów powoduje bardzo silne tłumienie, podwyższenie jasności nie eliminuje źródła problemu.

To różnica między dwoma zjawiskami.

Silne światło słoneczne: ekran jest trudny do odczytania, ponieważ światło otoczenia i odbicia przewyższają jego kontrast.

Polaryzacja: światło samego ekranu jest filtrowane przed dotarciem do oka.

Dlatego przy problemie zależnym od kąta skuteczniejszym rozwiązaniem jest zwykle:

1. obrócenie telefonu;
2. niewielka zmiana jego kąta;
3. zmiana orientacji uchwytu samochodowego;
4. zdjęcie okularów na czas odczytywania ekranu;
5. używanie urządzenia, którego warstwy optyczne nie powodują silnego wygaszenia w danej parze okularów.

W przypadku zakupu nowego urządzenia test z własnymi okularami może być bardziej praktyczny niż porównywanie samych parametrów matrycy. Informacje o nowych ekranach i rozwiązaniach stosowanych w smartfonach pojawiają się też przy omawianiu kolejnych generacji urządzeń — przykładem jest materiał o ekranach i specyfikacji przyszłych modeli iPhone’a. Dane dotyczące nieogłoszonych modeli trzeba jednak traktować jako informacje przedpremierowe, a nie potwierdzoną specyfikację produktu.

Czy folia lub szkło ochronne może zmienić efekt?

Może, choć zależy to od konkretnej konstrukcji. Dodatkowa warstwa optyczna może zmieniać odbicia, transmisję, kierunek światła albo jego stan polaryzacji. Nie oznacza to jednak, że zwykłe szkło hartowane automatycznie rozwiąże problem.

Znaczenie mogą mieć zwłaszcza:

• folie prywatyzujące;
• folie przeciwodblaskowe;
• warstwy o właściwościach dwójłomnych;
• specjalne folie kompensacyjne;
• konstrukcja kleju i laminatu;
• dodatkowe warstwy polaryzacyjne.

DisplayMate opisuje zastosowanie warstw ćwierćfalowych, które mogą przekształcać polaryzację liniową w kołową i w ten sposób ograniczać całkowite wygaszenie obrazu w określonej orientacji.

Nie należy jednak kupować dowolnej folii z założeniem, że problem zniknie. Najpewniejszym sposobem jest fizyczny test konkretnej kombinacji telefonu, zabezpieczenia ekranu i okularów.

Kiedy czarny ekran nie ma związku z polaryzacją

Zależność od okularów jest kluczowa. Jeżeli ekran przygasa także bez nich, trzeba rozważyć inne mechanizmy.

Smartfon może zmniejszać jasność między innymi z powodu automatycznej regulacji luminancji, trybu oszczędzania energii albo ograniczeń termicznych. Awaria ekranu, złącza lub elektroniki sterującej również nie będzie zależała w prosty sposób od obrotu urządzenia względem okularów.

Szybki test diagnostyczny:

Objaw	Polaryzacja prawdopodobna?
Ekran czarny tylko w okularach	Tak
Ekran rozjaśnia się po obróceniu telefonu	Bardzo prawdopodobne
Ekran przygasa również bez okularów	Nie jest to typowy objaw
Telefon reaguje normalnie na dotyk mimo „czarnego” obrazu w okularach	Tak
Problem pojawia się tylko w bardzo wysokiej temperaturze	Trzeba sprawdzić ograniczenie termiczne
Czarny ekran występuje w dowolnej orientacji bez okularów	Trzeba szukać innej przyczyny

To rozróżnienie pozwala uniknąć niepotrzebnego resetowania telefonu czy zgłaszania sprawnego ekranu do serwisu.

Co zrobić, gdy używasz telefonu jako nawigacji w samochodzie

To jeden z przypadków, w których problem jest najbardziej uciążliwy. Kierowca korzysta z okularów polaryzacyjnych właśnie wtedy, gdy mocno świeci słońce, a ekran nawigacji powinien być łatwy do odczytania.

Najpierw należy sprawdzić urządzenie jeszcze przed rozpoczęciem jazdy.

Ustaw telefon w uchwycie, załóż okulary i sprawdź pion oraz poziom. Jeśli w jednej orientacji obraz wyraźnie ciemnieje, uchwyt można ustawić tak, aby ekran znajdował się bliżej pozycji maksymalnej transmisji.

Przydatne są również:

• automatyczna lub wysoka jasność ekranu;
• ustawienie telefonu możliwie prostopadle do kierunku patrzenia;
• ograniczenie refleksów na szybie;
• tryb nawigacji o wysokim kontraście;
• orientacja ekranu, przy której okulary nie powodują wygaszenia.

Nie należy próbować obracać telefonu ani regulować uchwytu podczas prowadzenia.

Najczęstsze pytania

Dlaczego ekran telefonu jest czarny tylko w okularach polaryzacyjnych?

Najczęściej światło wychodzące z ekranu ma określoną polaryzację, a filtr w okularach przepuszcza światło o innym kierunku. Przy niekorzystnym kącie oba układy mogą przepuszczać bardzo mało światła. Ekran pozostaje włączony, ale dla użytkownika wygląda na czarny.

Dlaczego po obróceniu telefonu ekran znowu jest widoczny?

Obrót zmienia kąt między osią polaryzacji światła ekranu a osią filtra w okularach. Przy ustawieniu bardziej zgodnym transmisja rośnie. Dlatego ekran może przejść od bardzo ciemnego do niemal normalnej jasności podczas jednego obrotu urządzenia.

Czy czarny ekran w okularach oznacza uszkodzenie telefonu?

Nie, jeżeli bez okularów obraz jest prawidłowy, a jego jasność zmienia się podczas obracania urządzenia. Taki przebieg jest charakterystyczny dla zjawiska polaryzacji. Awaria ekranu nie powinna znikać tylko dlatego, że użytkownik obrócił telefon względem swoich okularów.

Czy problem dotyczy tylko ekranów LCD?

Nie. Jest najbardziej naturalny dla LCD, ponieważ polaryzatory są częścią zasady działania tych paneli. Niektóre OLED-y również wykorzystują dodatkowe warstwy polaryzacyjne w celu ograniczenia odbić światła i dlatego także mogą reagować na okulary. Nowsze konstrukcje OLED mogą eliminować klasyczny polaryzator.

Czy zwiększenie jasności ekranu pomoże?

Przy częściowym przyciemnieniu — może. Przy ustawieniu filtrów powodującym niemal pełne wygaszenie efekt będzie ograniczony. Znacznie skuteczniejsza bywa zmiana orientacji telefonu.

Jak przed zakupem sprawdzić, czy telefon współpracuje z moimi okularami?

Załóż okulary, wyświetl białe tło i obróć urządzenie pełne 360 stopni wokół osi ekranu. Sprawdź przede wszystkim położenie pionowe i poziome. Jeśli w którejś pozycji ekran staje się niemal czarny, dana kombinacja panelu i okularów wykazuje silny efekt wygaszenia.
