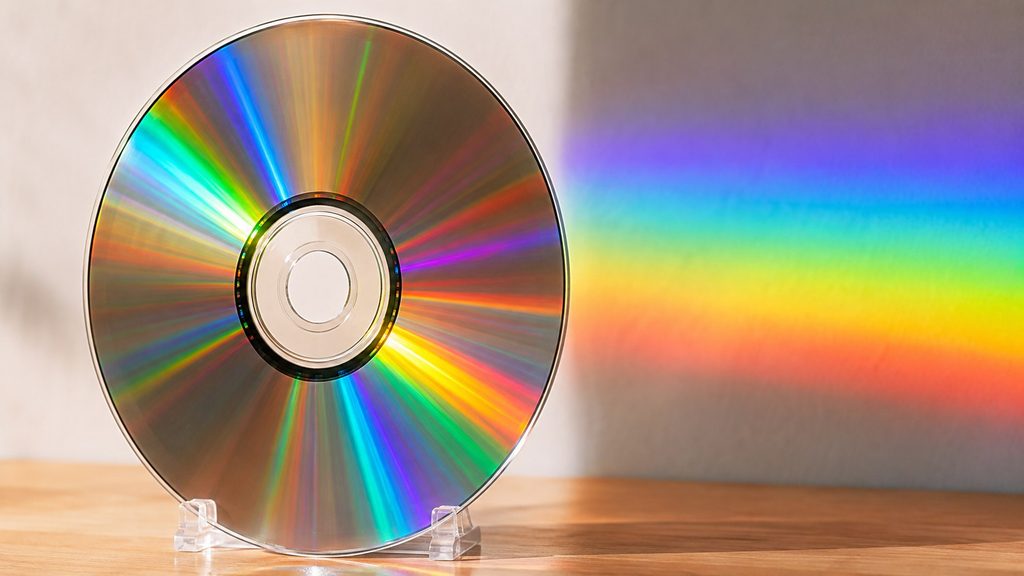

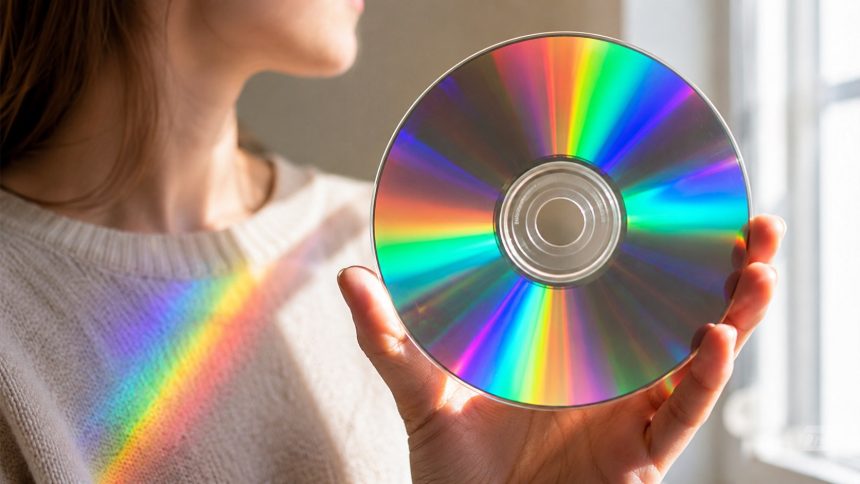

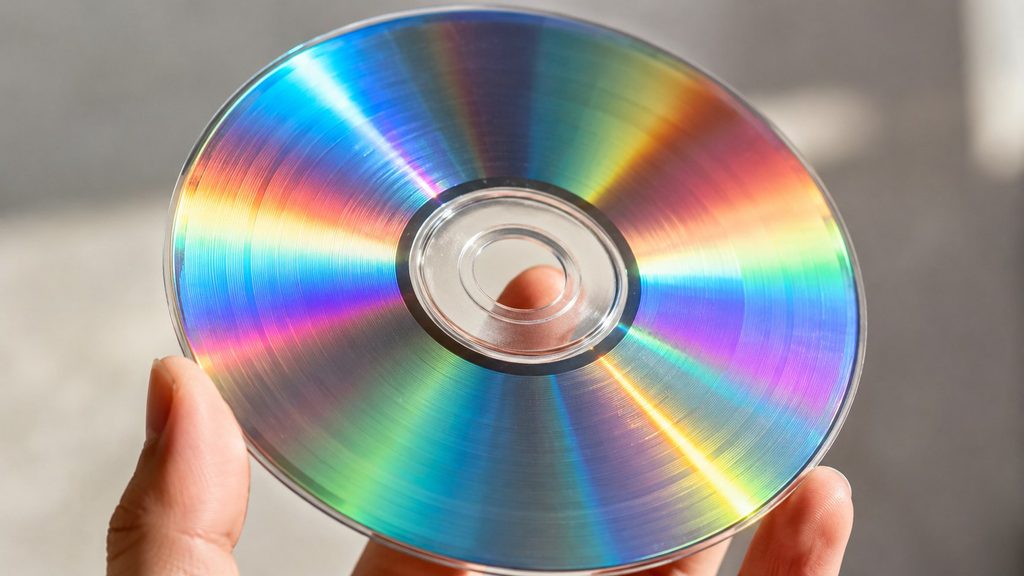

Kolorowe pasma pojawiające się na błyszczącej stronie płyty CD są jednym z najbardziej dostępnych przykładów dyfrakcji światła. Jak informuje redakcja TopFlop, regularnie rozmieszczone ścieżki płyty, oddalone od siebie o około 1,6 mikrometra, zachowują się jak odbiciowa siatka dyfrakcyjna. Padające na nie światło zostaje rozdzielone zależnie od długości fali, dlatego pod odpowiednim kątem powierzchnia krążka zaczyna mienić się czerwienią, zielenią, błękitem i fioletem.
Nie są to kolory naniesione na płytę ani efekt barwnika znajdującego się pod jej powierzchnią. Barwy zmieniają położenie wraz z kątem patrzenia i kierunkiem padania światła właśnie dlatego, że ich źródłem jest oddziaływanie fal świetlnych z bardzo regularną strukturą powierzchni CD. Materiały dydaktyczne Michigan State University wskazują wprost, że takie kolory są przykładem falowej natury światła.
CD działa jak niezwykle gęsta siatka dyfrakcyjna
Na powierzchni płyty zapis danych tworzy niezwykle drobną, spiralną strukturę. W niewielkim obserwowanym fragmencie kolejne części tej spirali można traktować jak prawie równoległe linie.
Według HyperPhysics nominalna odległość pomiędzy ścieżkami płyty CD wynosi około 1,6 µm, czyli 1,6 mikrometra. Odpowiada to mniej więcej 625 ścieżkom na jeden milimetr. To zagęszczenie porównywalne z parametrami laboratoryjnych siatek dyfrakcyjnych używanych do rozdzielania światła na poszczególne długości fal.
University of Colorado Boulder opisuje ten mechanizm następująco:
“A CD’s regularly spaced tracks (~1.6 μm pitch) act as a reflection diffraction grating.”
(University of Colorado Boulder, opis demonstracji „CD as Reflection Grating”, zaktualizowany 27 marca 2026 r.)
W praktyce oznacza to, że powierzchnia CD nie zachowuje się jak zwykłe gładkie lustro. Oprócz zwykłego odbicia występuje zjawisko związane z regularnym rozmieszczeniem kolejnych elementów struktury płyty.
Światło odbite od sąsiednich fragmentów tej struktury może się następnie wzmacniać lub wygaszać. W określonych kierunkach fale nakładają się konstruktywnie, tworząc jasne maksima. W innych kierunkach ich fazy powodują osłabienie światła.
Właśnie dlatego regularna mikroskopijna struktura jest kluczowa: przypadkowo porysowany kawałek metalu nie tworzyłby tak uporządkowanego widma.
Dlaczego pojawiają się różne kolory
Światło białe nie ma jednej długości fali. Zawiera wiele długości fal odpowiadających różnym częściom widma widzialnego.
W przybliżeniu widzialne dla człowieka promieniowanie obejmuje zakres od około 380 nm po stronie fioletowej do około 760 nm po stronie czerwonej. Michigan State University podaje właśnie taki zakres przy omawianiu falowej natury światła.
Siatka dyfrakcyjna rozdziela te długości fal przestrzennie. Dla każdej z nich maksimum natężenia pojawia się pod innym kątem.
Najważniejsze elementy mechanizmu można sprowadzić do trzech etapów:
- białe światło pada na bardzo gęstą strukturę ścieżek CD;
- światło odbite od kolejnych ścieżek interferuje;
- różne długości fal osiągają maksima natężenia pod różnymi kątami.
HyperPhysics wyjaśnia zasadę działania siatki bardzo jednoznacznie:
“Different wavelengths are diffracted at different angles.”
(HyperPhysics, Georgia State University, materiał dotyczący siatek dyfrakcyjnych)
Dlatego obserwator nie widzi wszystkich barw w dokładnie tym samym miejscu. Zmiana pozycji płyty powoduje przesunięcie kierunków, z których poszczególne długości fal trafiają do oka, a kolorowe pasma zaczynają „wędrować” po powierzchni.
Równanie pokazuje, dlaczego kolor zależy od kąta
Dla idealnej siatki dyfrakcyjnej podstawową zależność zapisuje się w uproszczonej postaci:
d sin θ = mλ
gdzie d oznacza odległość pomiędzy kolejnymi elementami siatki, θ jest kątem, pod którym obserwowane jest maksimum, m określa rząd dyfrakcji, a λ jest długością fali światła.
University of Colorado Boulder wykorzystuje właśnie tę zależność przy demonstracji z płytą CD.
Ponieważ wartość λ różni się dla światła czerwonego, zielonego czy niebieskiego, zmienia się również kąt, pod którym powstaje odpowiednie maksimum.
Dobry przykład podaje HyperPhysics. Dla płyty CD ze ścieżkami rozmieszczonymi co 1,6 µm oraz czerwonego światła o długości fali 600 nm maksimum pierwszego rzędu wypada w przybliżeniu pod kątem 22°.
To nie tylko jakościowy opis „tęczowego” efektu. Położenie poszczególnych barw można przewidywać i mierzyć.
To nie ten sam mechanizm co tęcza w kropli wody
Wizualnie efekt na CD przypomina tęczę, ale fizyczny mechanizm nie jest taki sam jak w przypadku atmosferycznej tęczy.
W kroplach wody istotną rolę odgrywają załamanie, dyspersja i wewnętrzne odbicie światła. Różne długości fal są załamywane nieco inaczej, dlatego światło słoneczne może zostać rozdzielone na kolory. Physics Classroom opisuje pojedynczą kroplę wody jako układ, który rozprasza światło na składowe i kieruje je z powrotem w stronę obserwatora.
Na CD najważniejsza jest natomiast periodyczna struktura powierzchni działająca jako siatka dyfrakcyjna.
Rezultat dla oka jest podobny — widmo barw — ale droga prowadząca do jego powstania jest inna.
To rozróżnienie jest istotne również dlatego, że określenie „CD rozszczepia światło jak pryzmat” jest tylko wizualnym uproszczeniem. Pryzmat wykorzystuje zależność współczynnika załamania od długości fali. Siatka rozdziela światło dzięki dyfrakcji i interferencji fal pochodzących z wielu regularnie rozmieszczonych elementów.
Skąd na CD wzięła się struktura zdolna rozdzielać światło
Tęczowy efekt nie jest podstawową funkcją płyty CD. Wynika ze sposobu zapisywania i odczytywania danych.
Dane cyfrowe są zapisane w postaci mikroskopijnych zmian wzdłuż spiralnej ścieżki. HyperPhysics podaje, że obszary określane jako „pits” mają około 0,8–3 µm długości, natomiast odstęp między kolejnymi rzędami ścieżki wynosi około 1,6 µm. Powierzchnia zawierająca dane współpracuje z odbijającą warstwą metalu, dzięki której układ optyczny odtwarzacza może analizować odbite światło.
W odtwarzaczu do odczytu danych wykorzystywany jest skupiony laser. Układ musi bardzo precyzyjnie podążać za spiralną ścieżką, a zmiany sygnału odbitego są przekształcane w informację cyfrową.
Efekt widoczny dla ludzkiego oka przy oświetleniu płyty białym światłem jest więc konsekwencją tej samej mikroskopijnej organizacji powierzchni, która została zaprojektowana do przechowywania danych.
University of Nevada, Las Vegas ujmuje tę zależność krótko:
“Diffraction is wavelength-dependent.”
(University of Nevada, Las Vegas, materiał dydaktyczny poświęcony dyfrakcji na płycie kompaktowej)
Dlaczego kolory przesuwają się, gdy obracamy płytę
Jeśli płyta pozostaje nieruchoma, a obserwator zmieni położenie głowy, widziane pasma mogą się przesunąć. Ten sam efekt występuje po obróceniu krążka lub zmianie kierunku światła.
Nie oznacza to, że powierzchnia CD zmienia kolor. Zmienia się geometria całego układu: źródło światła — płyta — oko.
Dla danej długości fali silne maksimum dociera do obserwatora tylko przy określonych warunkach kątowych. Kiedy położenie krążka się zmienia, zmienia się również kierunek, w którym poszczególne długości fal są kierowane przez strukturę dyfrakcyjną.
Dlatego:
- jeden fragment może przy danym ustawieniu wyglądać na czerwony;
- po niewielkim obrocie w tym samym miejscu może dominować zieleń lub błękit;
- przy kolejnym ustawieniu charakterystyczne pasmo może zniknąć z pola widzenia.
Michigan State University zwraca uwagę, że barwy odbijane przez CD zależą właśnie od kąta i nie są związane z pigmentami.
Eksperyment z CD można przeprowadzić bez specjalistycznego spektrometru
Płyty CD są wykorzystywane w zajęciach laboratoryjnych i demonstracjach fizycznych właśnie dlatego, że ich struktura pozwala w prosty sposób obserwować dyfrakcję.
Department of Physics and Astronomy University of Iowa opisuje demonstrację, w której na płytę kieruje się światło lasera pod niewielkim kątem, a odbity obraz obserwuje na ekranie. Można wtedy zobaczyć maksimum zerowego rzędu oraz maksima kolejnych rzędów.
Podobne ćwiczenie opisują materiały laboratoryjne Andrews University. Płyta ustawiana jest pionowo, a światło lasera odbite od jej ścieżek tworzy na ekranie charakterystyczny układ maksimów.
Przy takim doświadczeniu laser wymaga jednak właściwych zasad bezpieczeństwa. University of Colorado Boulder ostrzega, że odbicia od powierzchni CD mogą stanowić zagrożenie dla oczu i podczas demonstracji laboratoryjnej stosuje ochronę oraz takie ustawienie eksperymentu, aby odbite wiązki nie mogły trafić w obserwatorów.
Do samego zobaczenia kolorowego widma laser nie jest potrzebny. Wystarczy białe światło, na przykład światło dzienne lub światło lampy zawierające kilka długości fal.
CD pokazuje falową naturę światła bez aparatury laboratoryjnej
Najistotniejsza informacja kryjąca się za charakterystycznym połyskiem płyty jest prosta: obserwowane barwy wynikają z falowych własności światła.
Gdy rozmiary i odstępy struktur, z którymi oddziałuje światło, stają się porównywalne z jego długością fali, efekty falowe stają się wyraźne. Ścieżki CD mają właśnie skalę odpowiednią do obserwacji takich zjawisk.
Dlatego zwykła płyta może pełnić funkcję prostego elementu spektroskopowego. Regularnie rozmieszczona struktura rozdziela składowe światła według długości fali, podobnie jak specjalistyczna siatka dyfrakcyjna.
Kolorowa powierzchnia CD nie jest więc wyłącznie charakterystycznym wyglądem starego nośnika danych. Jest widocznym gołym okiem skutkiem interferencji i dyfrakcji fal świetlnych na strukturze o rozmiarach rzędu mikrometrów.
To właśnie dlatego niewielka zmiana kąta wystarcza, aby na srebrzystym krążku pojawiło się całe widmo kolorów.
